Bagaimana cara mengukur grounding? grounding (penyetrum) adalah langkah penting dalam memastikan bahwa sistem grounding berfungsi dengan baik untuk melindungi peralatan dan manusia dari bahaya arus listrik yang berlebihan. Berikut adalah beberapa metode umum yang digunakan untuk mengukur grounding:
- Pengukuran Resistansi Grounding: Salah satu cara paling umum untuk mengukur grounding adalah dengan menggunakan alat pengukur resistansi grounding. Alat ini menggunakan metode injeksi arus untuk mengukur resistansi tanah. Hasil pengukuran resistansi digunakan untuk mengevaluasi kualitas grounding dan memastikan bahwa nilai resistansi dalam batas yang aman.
- Pengukuran Potensial Grounding: Pengukuran potensial grounding mengukur perbedaan potensial antara titik grounding dan tanah. Metode ini memberikan informasi tentang seberapa baik titik grounding terhubung dengan tanah dan apakah ada kebocoran arus yang signifikan.
- Pengukuran Resistansi Isolasi: Pengukuran resistansi isolasi digunakan untuk mengukur resistansi antara kabel grounding dan kabel-kabel lain dalam sistem listrik. Hal ini membantu memastikan bahwa tidak ada gangguan yang signifikan dalam sistem grounding yang dapat menyebabkan arus mengalir ke tempat yang tidak diinginkan.
- Pengukuran Tegangan Antara Peralatan: Pengukuran tegangan antara peralatan dan grounding dapat memberikan gambaran tentang seberapa baik sistem grounding berfungsi untuk melindungi peralatan dari tegangan berlebih. Ini membantu dalam memastikan keselamatan peralatan dan personel.
Penting untuk menggunakan alat-alat pengukuran yang sesuai dan mengikuti prosedur yang tepat saat melakukan pengukuran grounding. Selain itu, pengukuran grounding sebaiknya dilakukan secara teratur untuk memastikan bahwa sistem grounding tetap berfungsi dengan baik seiring waktu. Jika Anda tidak yakin atau tidak terampil dalam melakukan pengukuran grounding, disarankan untuk mengonsultasikan ahli listrik atau teknisi yang berpengalaman.
Bagaimana cara mengukur grounding? Ada dua metode utama untuk mengukur grounding, yaitu:

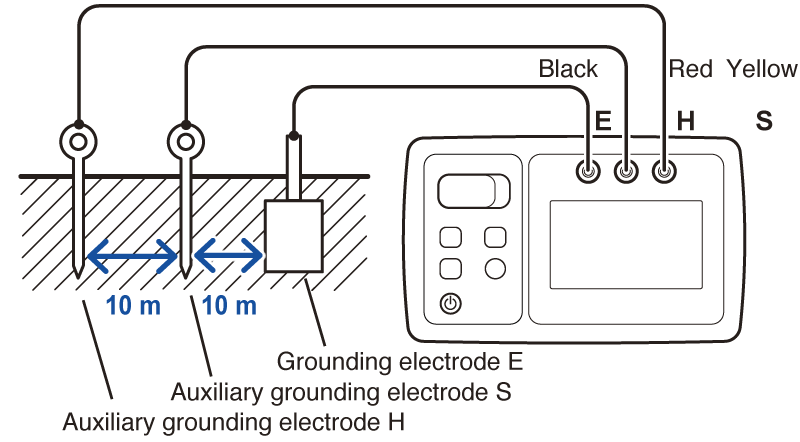

1. Metode Tiga Titik (Three-Point Method):
Metode ini paling umum digunakan dan dianggap paling akurat. Berikut langkah-langkahnya:
- Persiapkan alat ukur grounding (earth tester).
- Tancapkan dua elektroda bantu (auxiliary electrode) dengan jarak 5 meter satu sama lain.
- Hubungkan kabel earth tester ke elektroda bantu dan grounding yang ingin diukur.
- Nyalakan earth tester dan baca nilai resistansi grounding pada layar.
- Nilai resistansi yang tertera adalah nilai grounding resistance (tahanan grounding). Semakin kecil nilainya, semakin baik groundingnya.
2. Metode Satu Titik (Single-Point Method):
Metode ini lebih sederhana dan mudah dilakukan, namun kurang akurat dibandingkan metode tiga titik. Berikut langkah-langkahnya:
- Persiapkan alat ukur grounding (earth tester).
- Tancapkan satu elektroda bantu (auxiliary electrode) dengan jarak minimal 20 meter dari grounding yang ingin diukur.
- Hubungkan kabel earth tester ke elektroda bantu dan grounding yang ingin diukur.
- Nyalakan earth tester dan baca nilai resistansi grounding pada layar.
- Kalikan nilai resistansi yang tertera dengan faktor koreksi yang sesuai dengan jenis tanah. Faktor koreksi dapat ditemukan di buku panduan earth tester.
- Hasil perkalian tersebut adalah nilai grounding resistance (tahanan grounding). Semakin kecil nilainya, semakin baik groundingnya.
Penting untuk diingat:
- Pengukuran grounding harus dilakukan oleh orang yang kompeten dan memiliki sertifikat.
- Pastikan alat ukur grounding yang digunakan terkalibrasi dengan benar.
- Kondisi tanah dapat memengaruhi hasil pengukuran. Sebaiknya lakukan pengukuran saat tanah dalam keadaan kering.
- Nilai grounding resistance yang ideal bervariasi tergantung pada jenis instalasi dan peraturan setempat. Konsultasikan dengan ahli kelistrikan untuk mengetahui nilai grounding resistance yang ideal untuk instalasi Anda.
