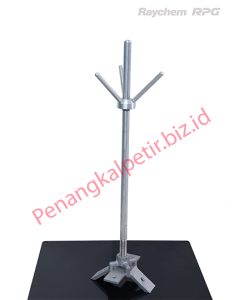

Air Terminal 1” x 1000 mm Raychem: Fungsi, Cara Kerja, dan Spesifikasi Lengkap
Air Terminal 1” x 1000 mm Raychem merupakan salah satu komponen utama dalam sistem penangkal petir (lightning protection system) yang diproduksi oleh Raychem, merek terkemuka yang kini menjadi bagian dari LPS. Produk ini, sering disebut juga sebagai air rod atau batang penangkal petir, dirancang khusus untuk menangkap sambaran petir secara aman. Dengan dimensi diameter 5/8 inci (sekitar 1”) dan panjang 1000 mm, Air Terminal 1” x 1000 mm Raychem menjadi pilihan populer untuk proteksi bangunan residensial, komersial, hingga industri.
Produk ini biasanya memiliki kode untuk varian tembaga (copper), yang menjamin konduktivitas tinggi dan ketahanan terhadap korosi.
Fungsi Utama Air Terminal 1” x 1000 mm Raychem
Fungsi primer dari Air Terminal 1” x 1000 mm Raychem adalah sebagai air termination network dalam sistem proteksi petir eksternal sesuai standar IEC/BS EN 62305. Secara detail:
– Menangkap Sambaran Petir : Ditempatkan di titik tertinggi bangunan, Air Terminal 1” x 1000mm Raychem berfungsi sebagai titik preferensial bagi petir untuk menyambar, sehingga mencegah kerusakan langsung pada struktur, peralatan elektronik, atau risiko bagi penghuni.
– Membentuk Zona Proteksi : Dengan desain runcing (tapered point), produk ini menciptakan zona perlindungan berdasarkan metode rolling sphere, protection angle, atau mesh. Panjang 1000 mm ideal untuk proyeksi di atas atap tanpa risiko patah akibat angin kencang.
– Mengintegrasikan Sistem Lengkap : Air Terminal 1” x 1000mm Raychem terhubung dengan down conductor dan grounding system, memastikan arus petir dialirkan aman ke tanah.
Keunggulan material tembaga hard-drawn membuat Air Terminal 1” x 1000mm Raychem tahan lama, konduktif tinggi, dan memenuhi persyaratan kelas proteksi I hingga IV.
Cara Kerja Air Terminal 1” x 1000mm Raychem
Prinsip kerja Air Terminal 1” x 1000mm Raychem didasarkan pada teori Benjamin Franklin tentang penangkal petir, yang menyediakan jalur impedansi rendah bagi arus petir.
- Induksi Muatan Saat Badai : Awan petir bermuatan negatif menginduksi muatan positif di permukaan bumi. Air Terminal 1” x 1000mm Raychem, dengan ujung runcing dan posisi tinggi, memfasilitasi pembentukan upward streamer (aliran ionisasi positif) lebih awal.
- Intersepsi Sambaran : Stepped leader dari awan bertemu dengan streamer dari Air Terminal 1” x 1000mm Raychem, membentuk kanal plasma yang menghantarkan arus petir (bisa hingga 200 kA) ke batang tembaga.
- Pengaliran Arus Aman : Arus mengalir melalui down conductor (tape atau kabel tembaga) ke earth electrode. Sistem ini mencegah side flashing atau loncatan api samping.
Diagram di atas mengilustrasikan bagaimana air terminal menjadi titik awal proteksi.
Spesifikasi Teknis Air Terminal 1” x 1000mm Raychem
Berdasarkan data resmi dari ABB/Raychem:
– Material : Tembaga (copper) atau aluminium, dengan varian copper (kode RA219) paling umum.
– Diameter : 1” (1”).
– Panjang : 1000 mm.
– Thread : M25 dengan rolled threads untuk pemasangan mudah.
– Aksesoris : Dilengkapi locknut; kompatibel dengan air rod base (saddle, vertical, atau horizontal).
– Standar : Memenuhi IEC 62561 dan BS EN 62305.
– Berat : Sekitar 0.5-0.7 kg (tergantung material).
Air Terminal 1” x 1000mm Raychem cocok untuk instalasi pada atap datar, miring, atau struktur trapezoidal.
Instalasi dan Keunggulan Air Terminal 1” x 1000mm Raychem
Instalasi harus dilakukan oleh teknisi bersertifikat. Air Terminal 1” x 1000mm Raychem dipasang pada base yang kokoh, dihubungkan dengan conductor, dan diuji resistansi groundingnya.
Keunggulan:
– Ketahanan korosi tinggi.
– Integrasi mudah dengan sistem Raychem lainnya.
– Efektif untuk berbagai level proteksi petir.
Dengan memilih Air Terminal 1” x 1000mm Raychem, Anda mendapatkan solusi proteksi petir berkualitas internasional yang dapat mengurangi risiko kerusakan signifikan akibat sambaran petir.
